U suvremenom projektiranju i proizvodnji, 3D modeliranje više ne predstavlja samo dodatnu opciju nego standard koji donosi veću preciznost, bolju koordinaciju i znatno manje pogrešaka u izvedbi. Posebno važnu ulogu ima u izradi radioničke dokumentacije, gdje iz jednog kvalitetno izrađenog modela dobivamo sve potrebne podatke za pripremu, proizvodnju i montažu. Radionička dokumentacija izrađena iz 3D modela omogućuje da svi sudionici u procesu — od projektanata do montera— ima jasan, pregledan i točan uvid u svaki dio konstrukcije. Jedan kvalitetno postavljen 3D model je centralni izvor podataka iz kojeg se dobivaju nacrti, pozicije, količine, izvozni formati za CNC obradu te modeli za koordinaciju s drugim strukama.
Najveća prednost 3D modeliranja je preciznost. Kada se dokumentacija izrađuje iz modela, mogućnost ljudske pogreške značajno se smanjuje jer su svi elementi međusobno povezani. Svaka izmjena u modelu automatski se odražava na nacrte, prikaze i liste elemenata.
Osim preciznosti, 3D modeliranje donosi i:
- bolju preglednost projekta – puno lakše razumijevanje konstrukcije, spojeva, pozicija i načina montaže
- bržu izradu dokumentacije – iz jednog modela moguće je generirati veliki broj tehničkih priloga bez ponovnog crtanja čime se skraćuje vrijeme pripreme dokumentacije i ubrzava cjelokupan proces od projektiranja do proizvodnje
- manje kolizija i pogrešaka – 3D model unaprijed otkriva moguće kolizije između elemenata, spojeva ili različitih sustava, što znači manje problema u proizvodnji i na gradilištu te manje dodatnih troškova
- jednostavnije izmjene – izmjene u projektu nije potrebno ručno korigirati, već samo ažurirati model, a dokumentacija se zatim usklađuje s novim stanjem
- povezanost s proizvodnjom – na temelju modela moguće je izvesti CNC datoteke, izraditi rezne liste i pripremiti podatke za automatiziranu obradu.
Što sve dobivamo izvozom radioničke dokumentacije?
Jedna od najvećih vrijednosti 3D modeliranja je upravo mogućnost izvoza velikog broja korisnih formata i tehničkih podloga. Iz kvalitetno izrađenog modela možemo dobiti:
- 3D prikaz objekta – cjeloviti trodimenzionalni prikaz objekta koji daje jasan pregled kompletne konstrukcije ili proizvoda, što znači da svi mogu vidjeti konačno rješenje prije same izvedbe
- 3D prikaz sklopova – moguće je posebno izdvojiti i prikazati pojedine sklopove što je korisno korisno za detaljnije razumijevanje sastava, spajanja i redoslijeda montaže

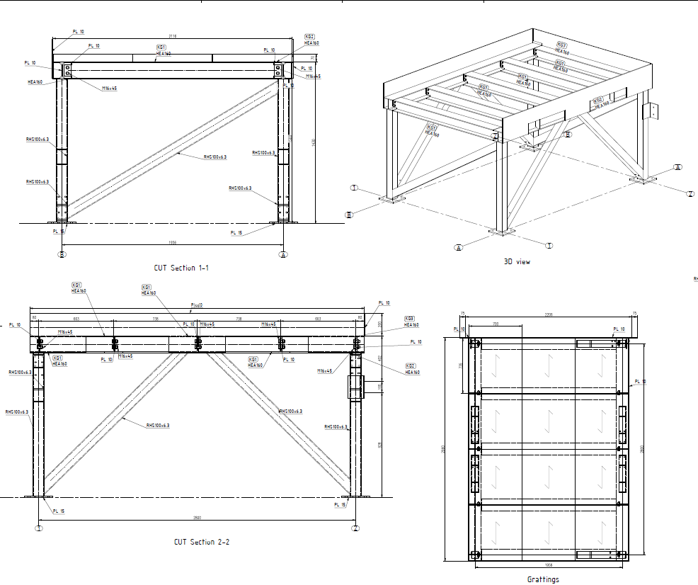

- tehničke nacrte sklopova – automatski se generiraju tehnički nacrti sklopova s potrebnim dimenzijama, oznakama, pozicijama i detaljima spojeva
- tehničke nacrte pojedinačnih elemenata – svaki pojedini element može imati svoj radionički crtež s točno definiranim dimenzijama, obradama, rupama, kutovima, oznakama i svim ostalim potrebnim podacima za izradu
- NC izvoz ploča i profila – posebno važan NC izvoz, odnosno izvoz podataka za CNC strojeve čime se omogućuje automatska obrada ploča, profila i drugih elemenata, uz veliku točnost i značajnu uštedu vremena u proizvodnom procesu

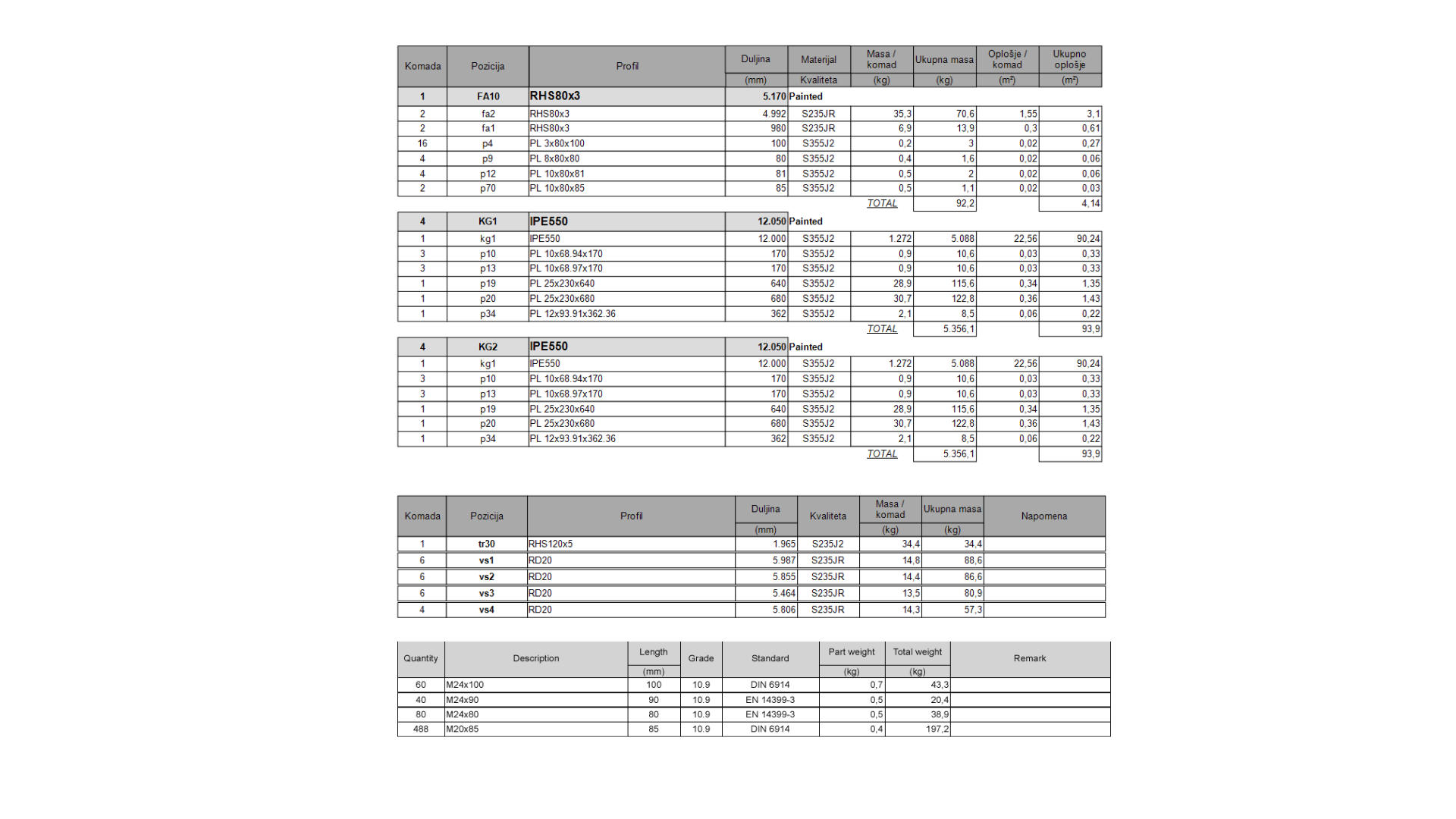

- liste elemenata i količine – mogu se generirati popisi svih elemenata, količine materijala, rezne liste, oznake pozicija i drugi podaci važni za nabavu, organizaciju proizvodnje i kontrolu troškova
- IFC model – IFC format omogućuje razmjenu modela između različitih softvera i sudionika u projektu, što je posebno važno u BIM okruženju, gdje arhitekti, konstruktori, strojari i izvođači trebaju raditi na usklađenim podacima

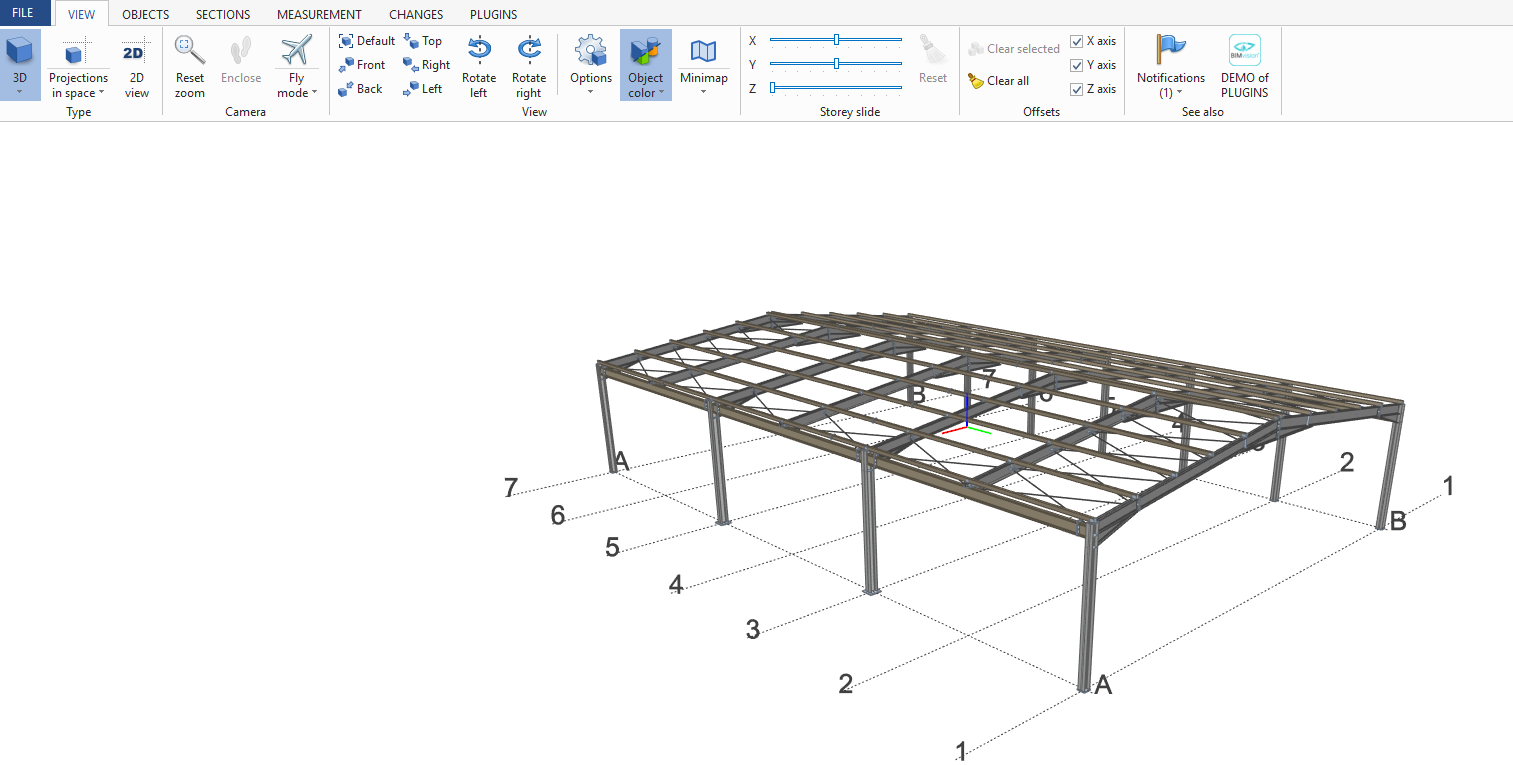

Kad pričamo o tematici .ifc formata i samom pregledavanju istog program BIMvision se trenutno ističe kao jedan od boljih preglednika među besplatnim verzijama.
- dodatne izvozne formate – ovisno o potrebama projekta, moguće je pripremiti i dodatne izvozne formate za daljnju obradu, pregled, arhiviranje ili razmjenu s vanjskim suradnicima i proizvodnim sustavima.
